Dans cet article, je vous présente la révision d’une boîte de vitesses de Fiat Scudo que j’avais ouverte suite à un défaut assez courant sur ce type de transmission : la 2ème vitesse craquait, aussi bien en montant les rapports qu’en rétrogradant.
Le but de cette intervention était de comprendre l’origine du problème, de contrôler l’état général de la boîte, puis de remplacer les pièces nécessaires pour retrouver un fonctionnement correct.
Le symptôme au départ
Le défaut principal était localisé sur la 2ème vitesse.
Lors du passage de la 1ère à la 2ème, la vitesse avait tendance à craquer. Le même problème apparaissait également en rétrogradant, par exemple en passant de la 3ème vers la 2ème.
Ce type de symptôme indique souvent un problème au niveau de la synchronisation du rapport concerné. La bague de synchro peut être usée, mais il est important de ne pas se limiter à cette seule hypothèse. Une boîte de vitesses est un ensemble mécanique précis, et plusieurs éléments peuvent influencer le passage des rapports.
Ouverture de la boîte de vitesses

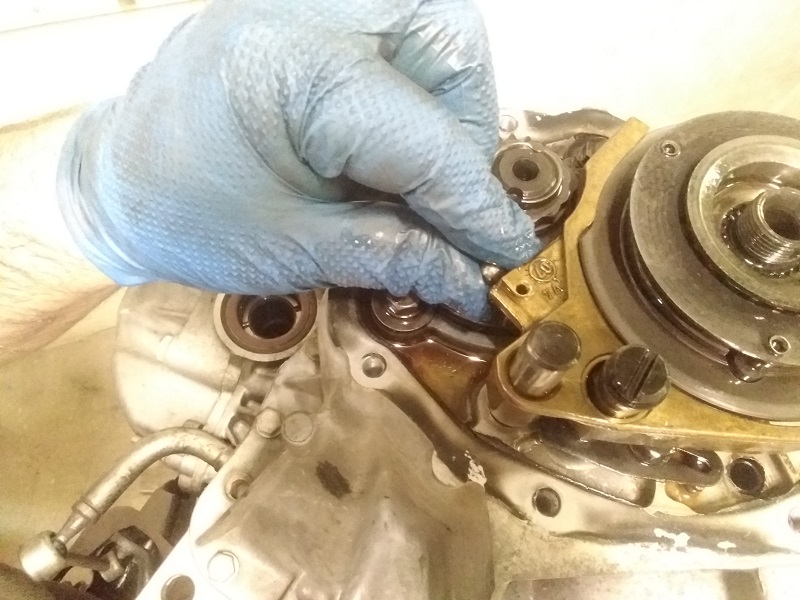

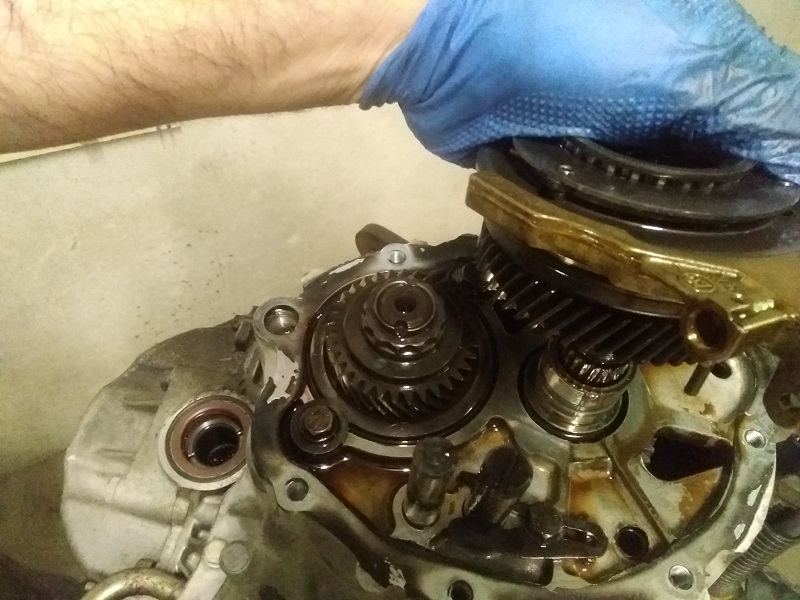

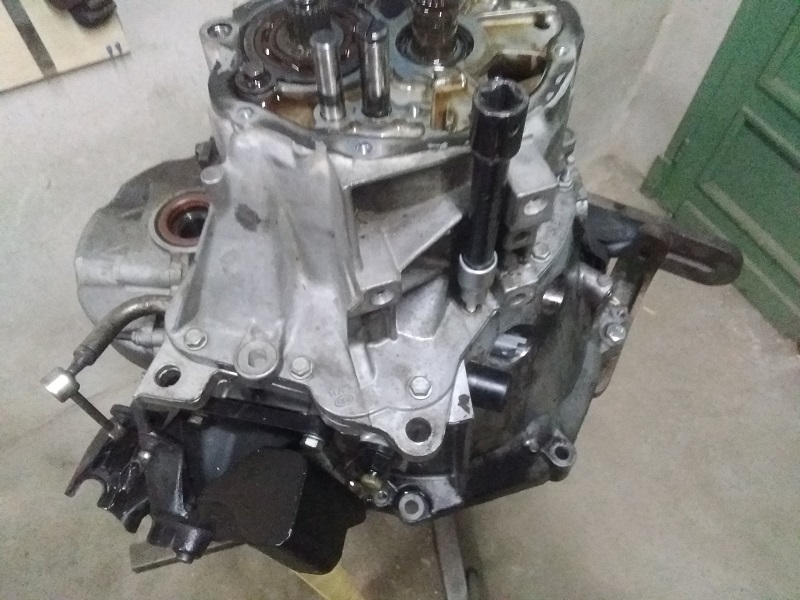

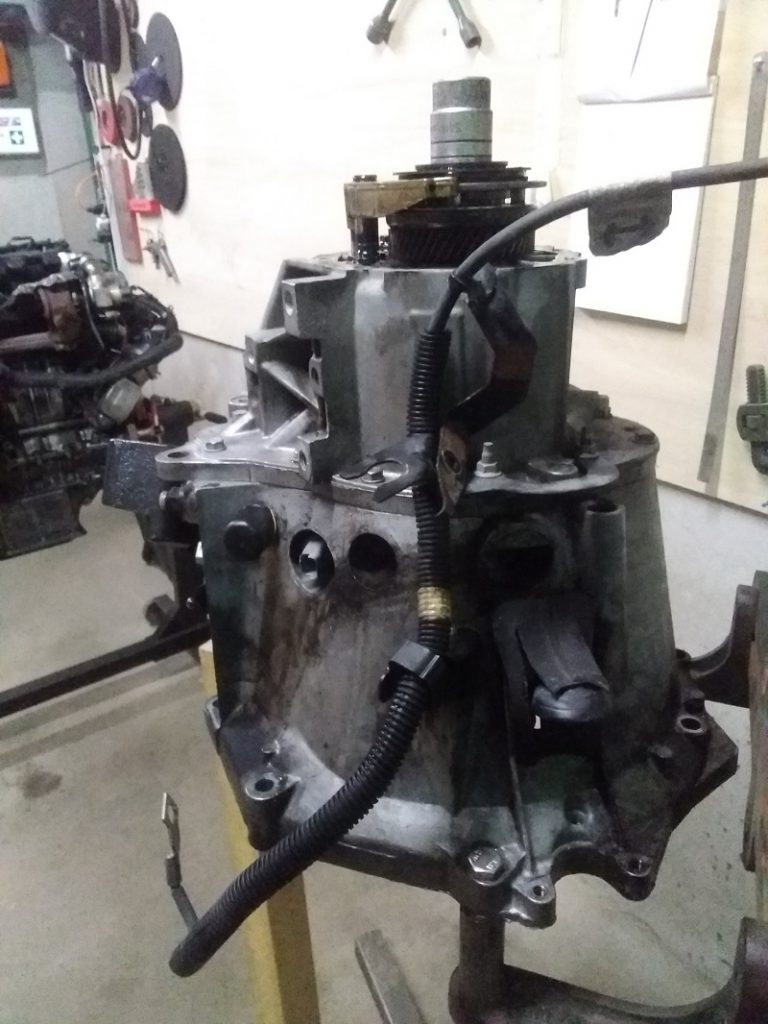

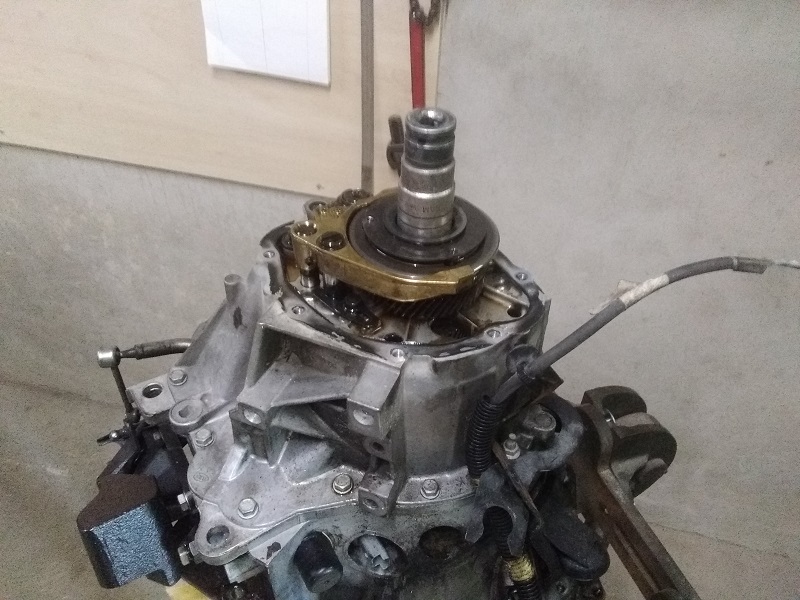

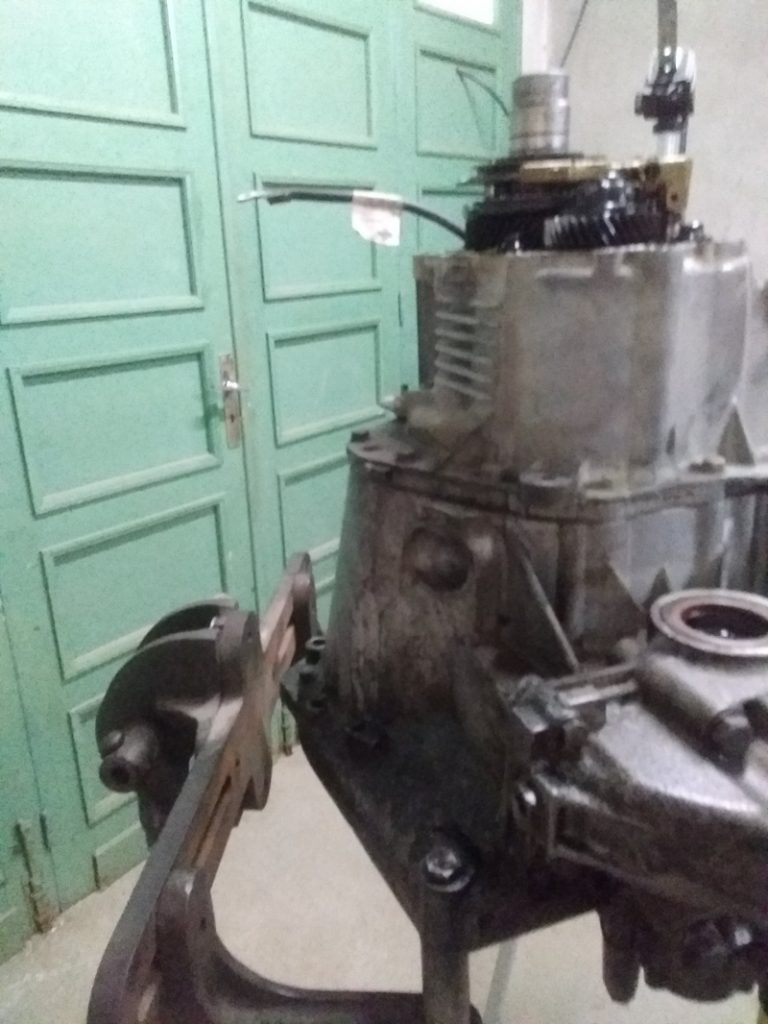

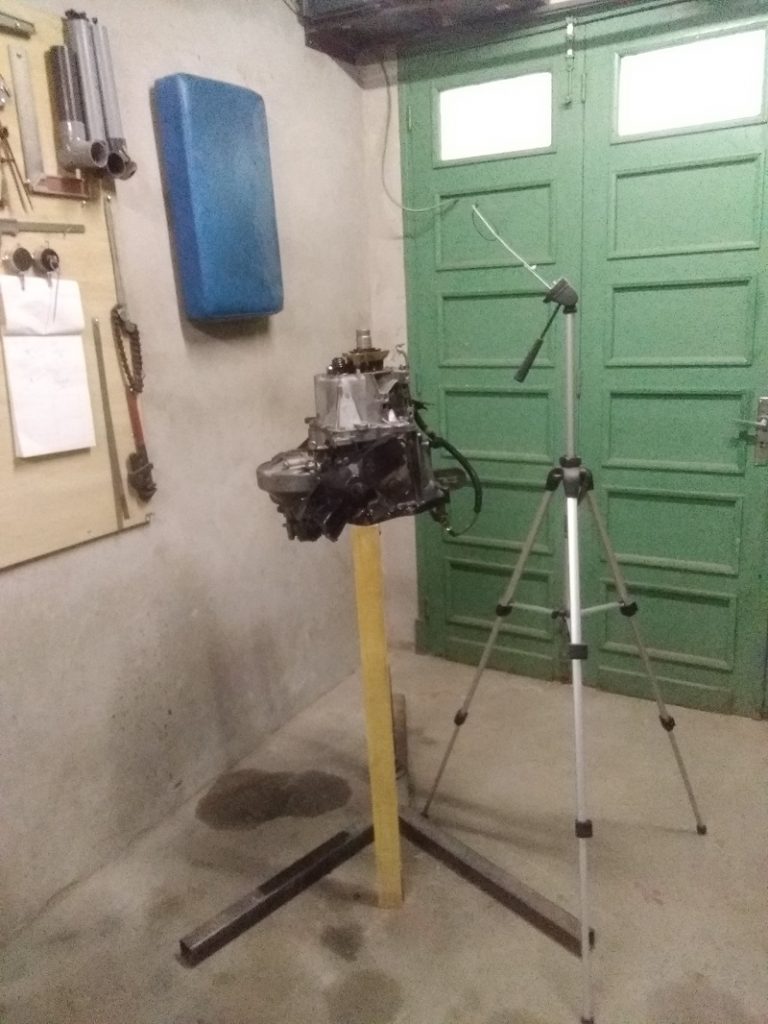

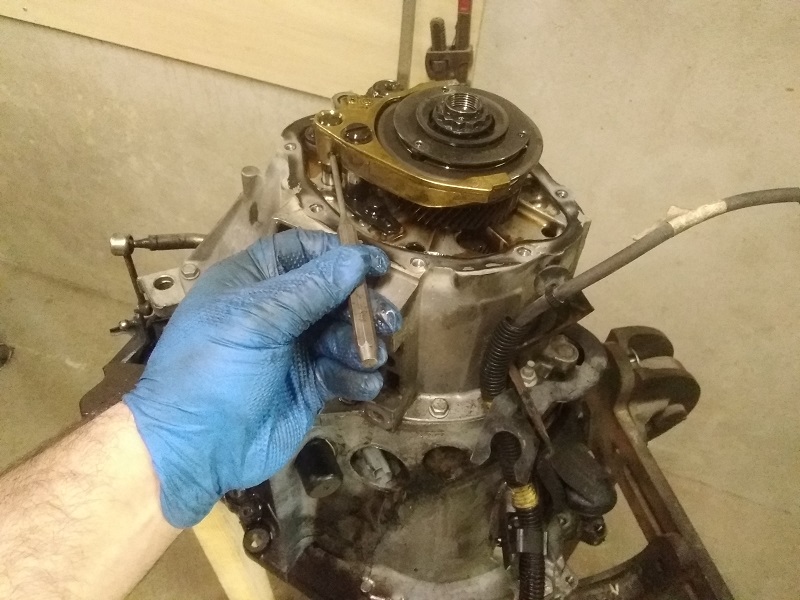

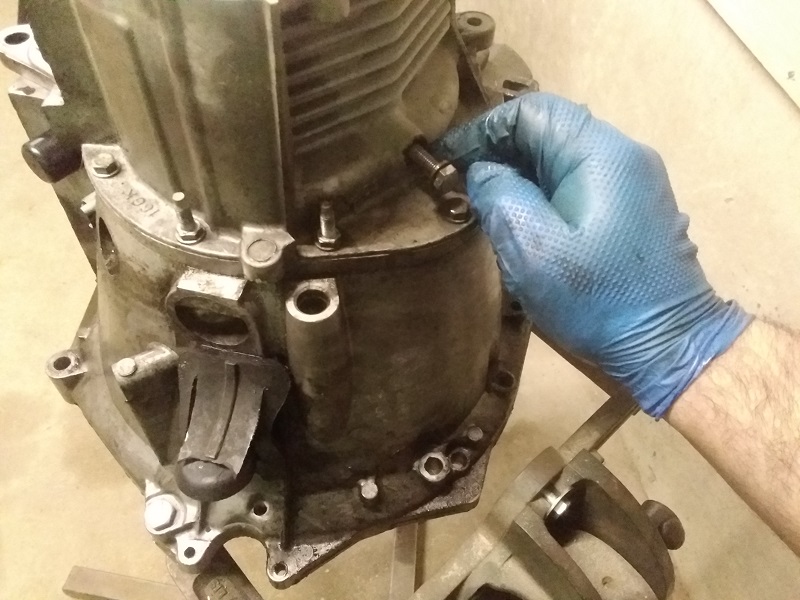

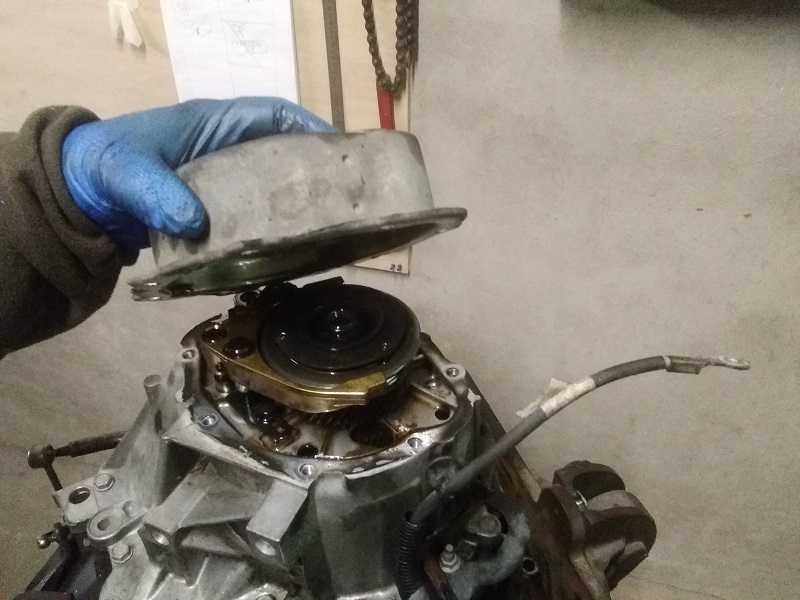

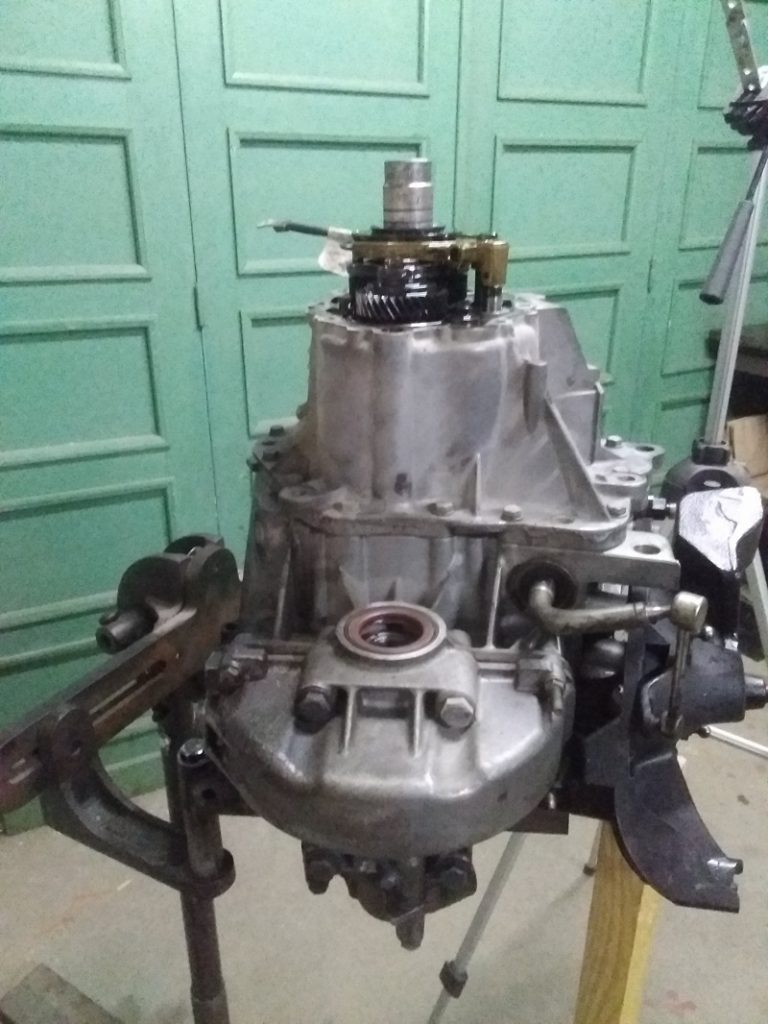

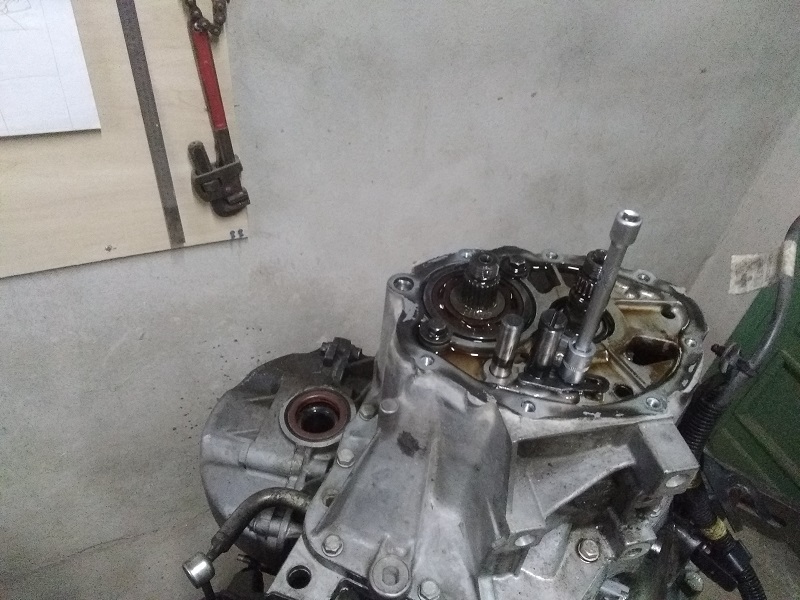

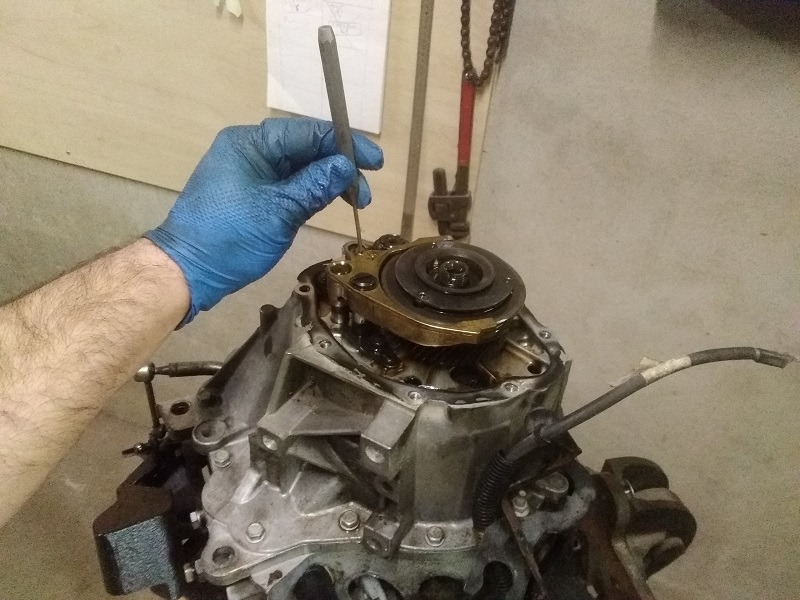

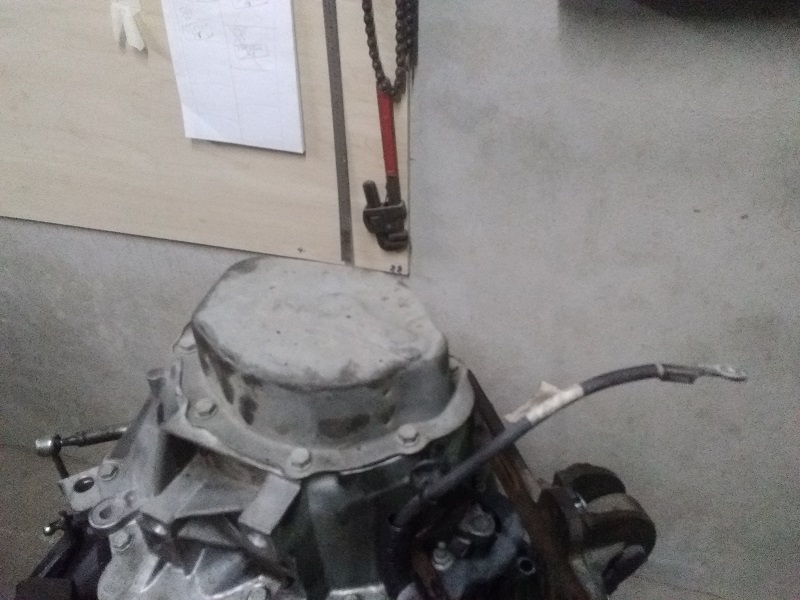

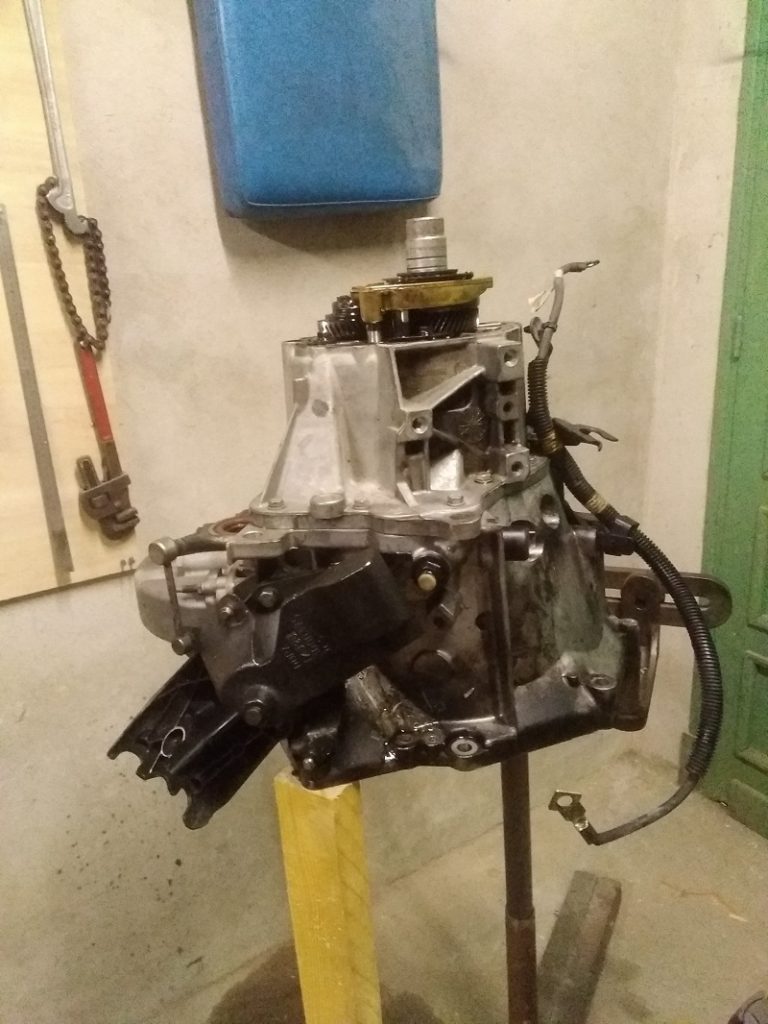

La boîte a donc été déposée puis ouverte afin de réaliser une analyse complète de son état interne.

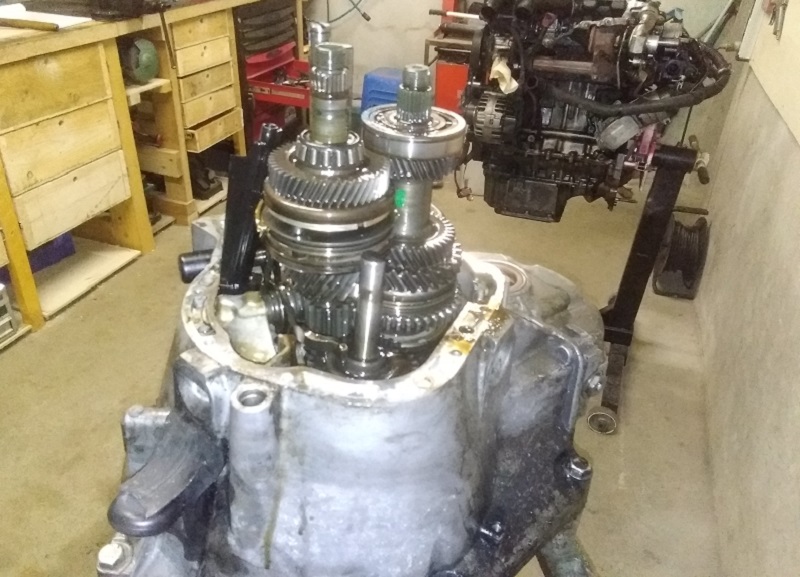

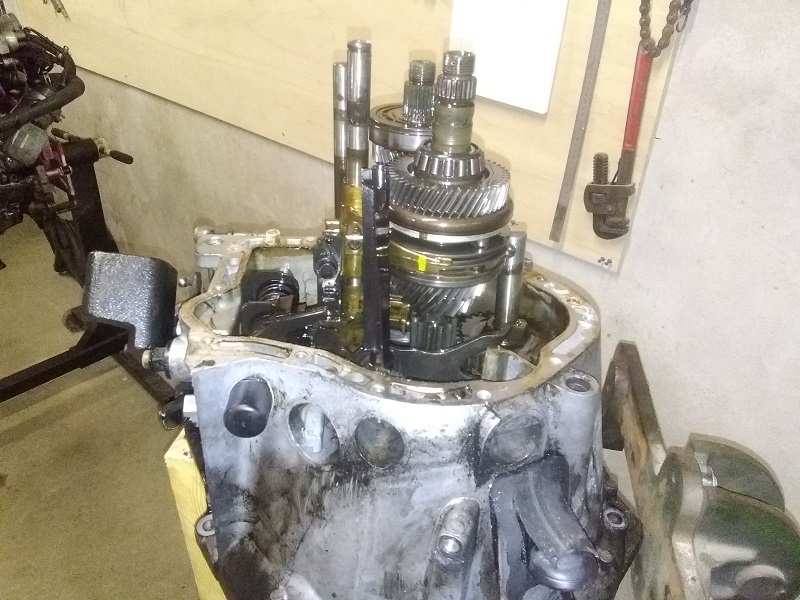

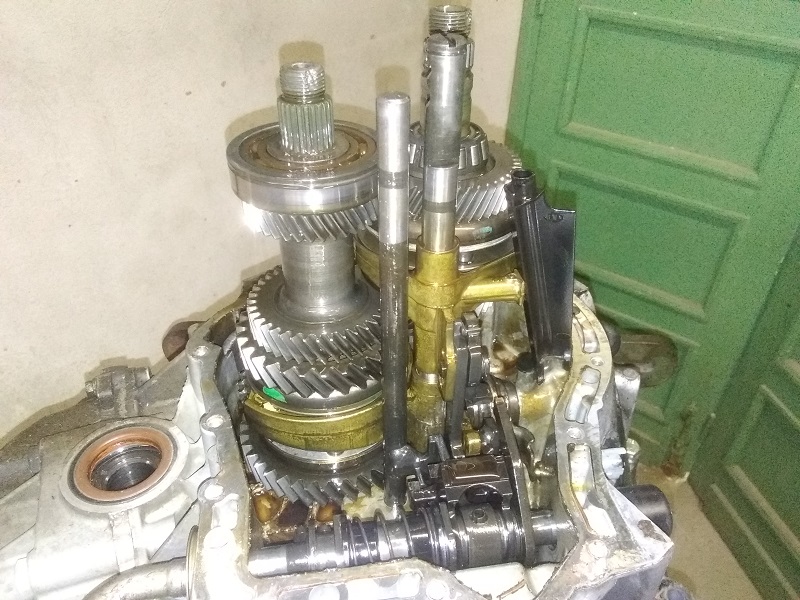

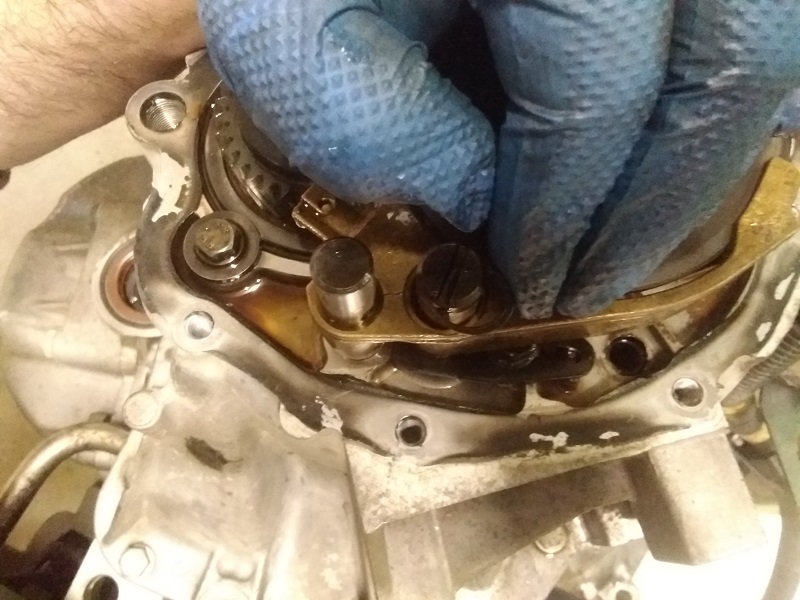

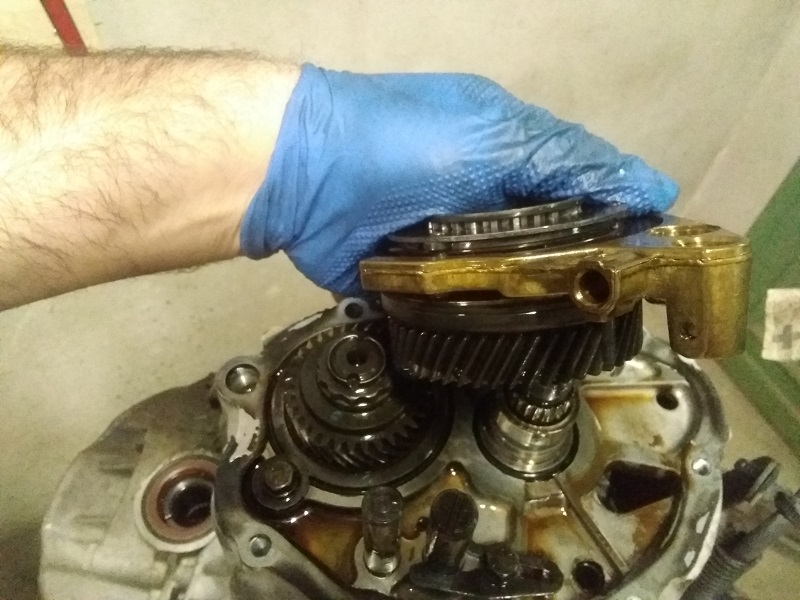

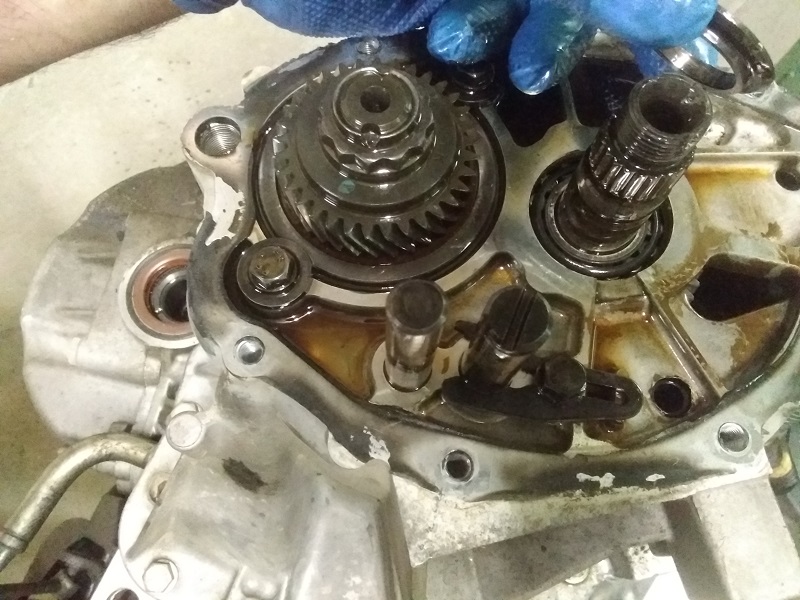

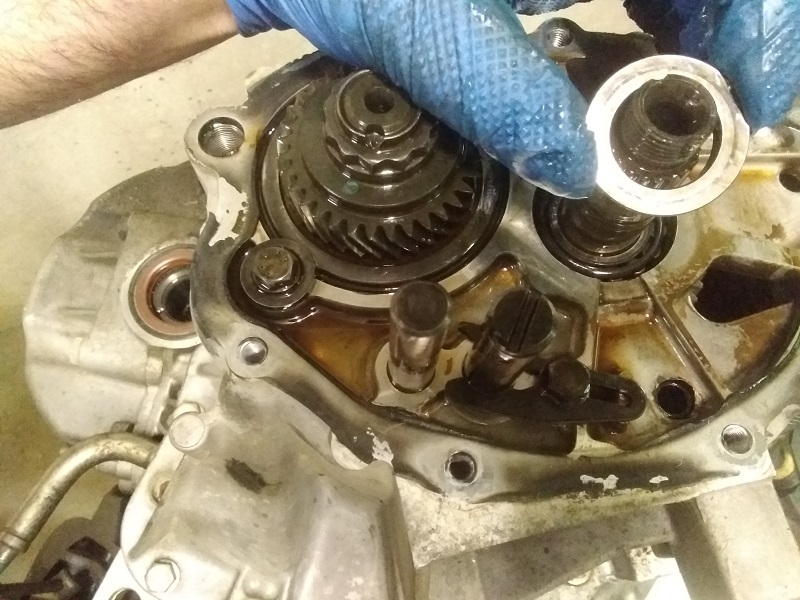

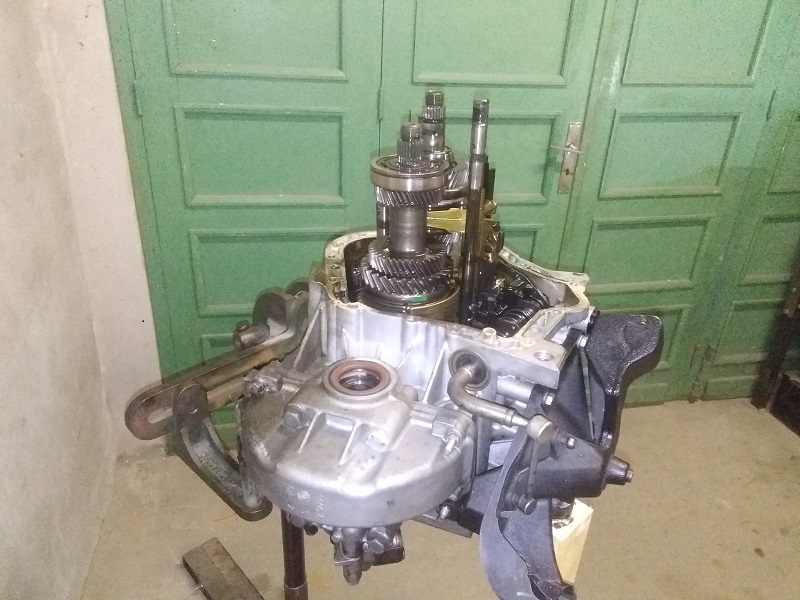

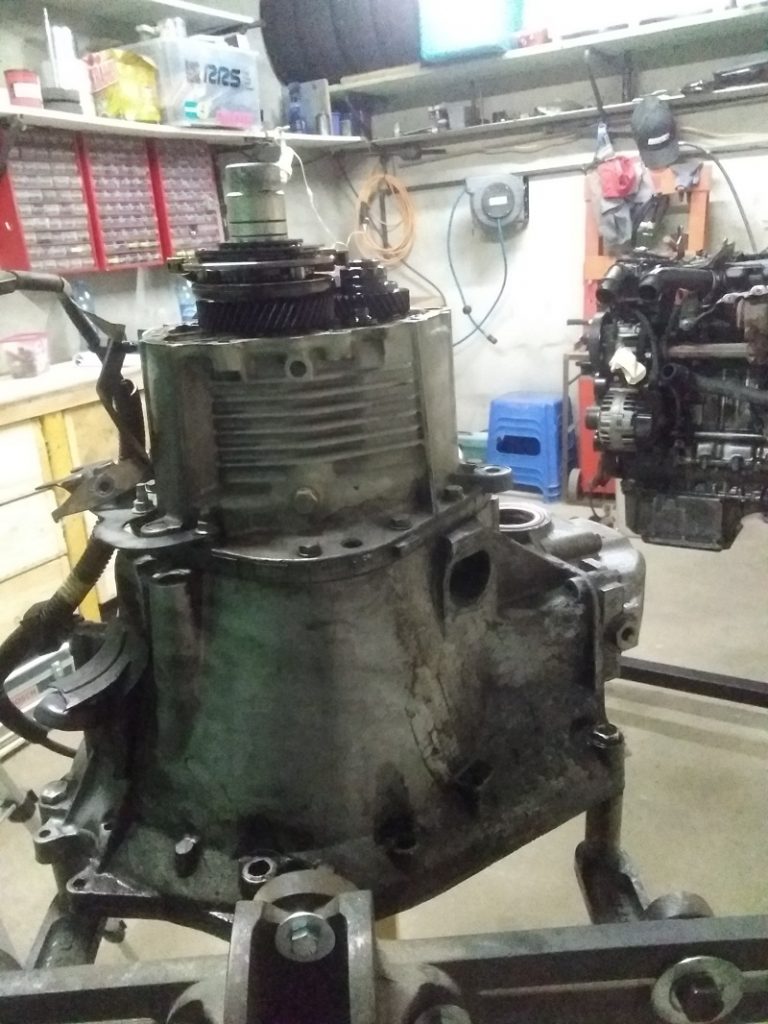

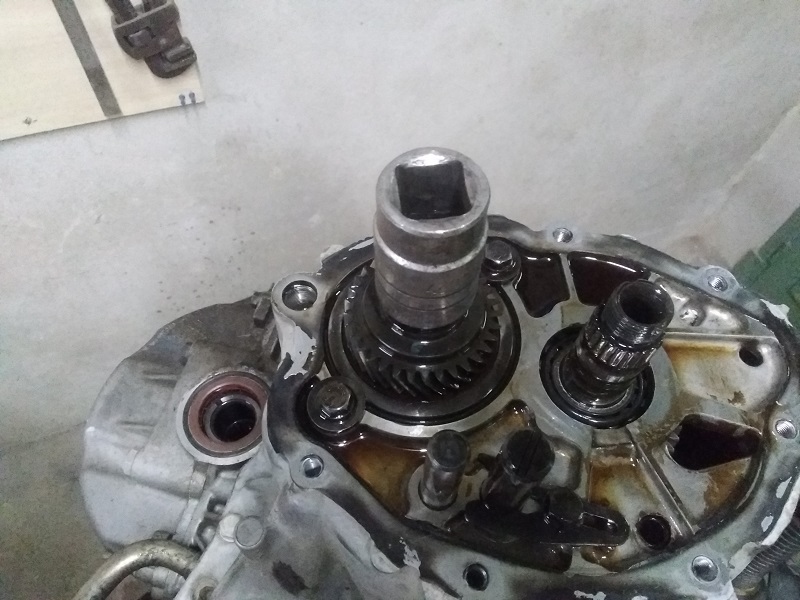

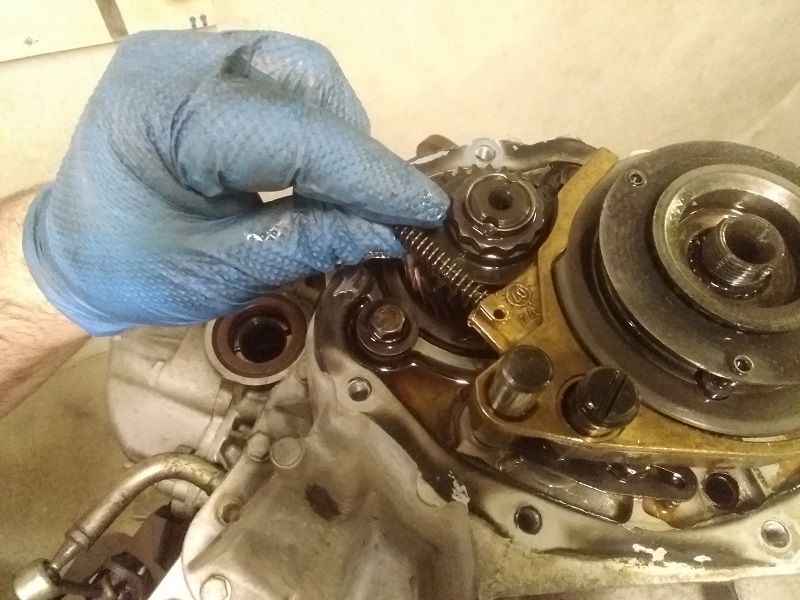

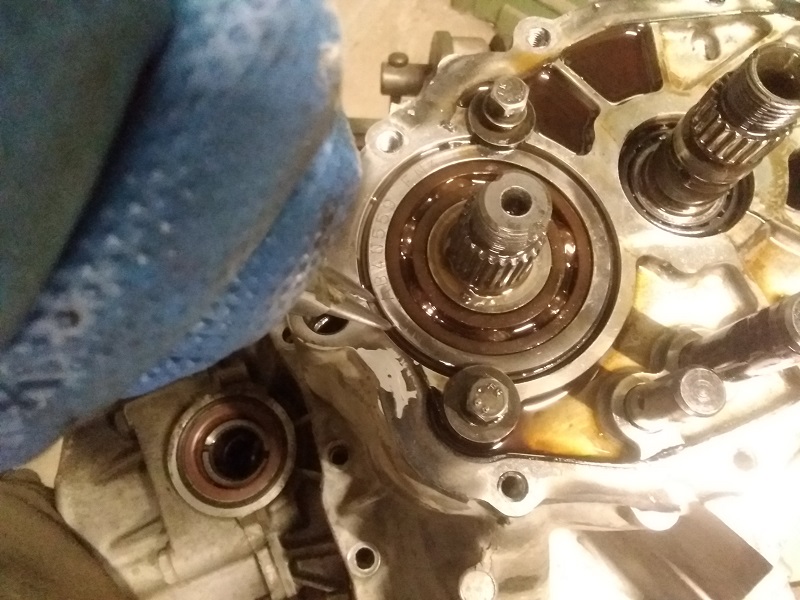

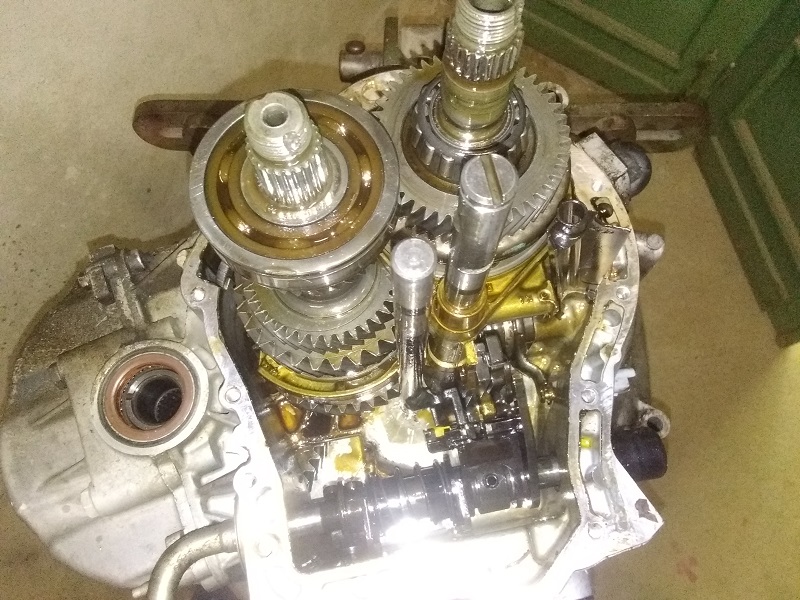

Une fois le carter ouvert, le travail consiste à observer soigneusement les différents éléments : arbres, pignons, baladeurs, synchros, roulements, portées et état général de la lubrification.
Cette étape est très importante, car elle permet de voir si le problème est simplement lié à l’usure d’une bague de synchro ou si d’autres pièces ont souffert.
Contrôle des pièces internes

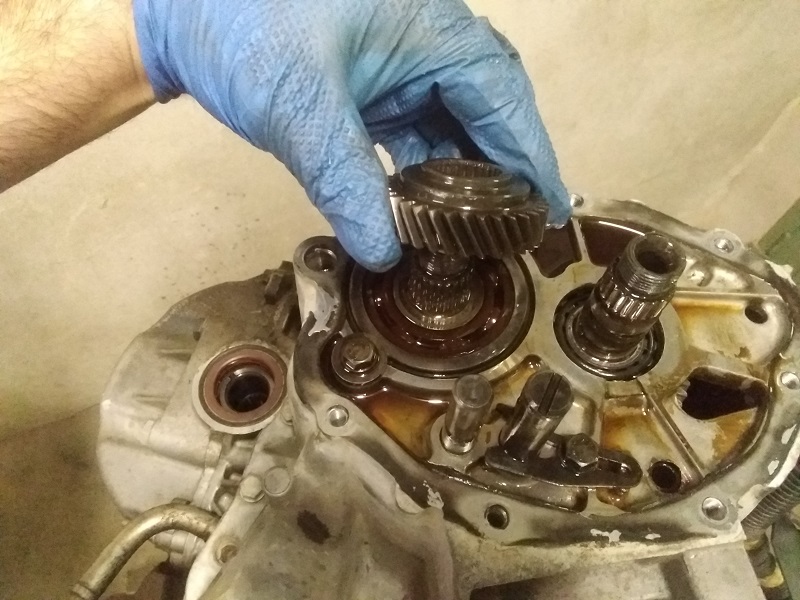

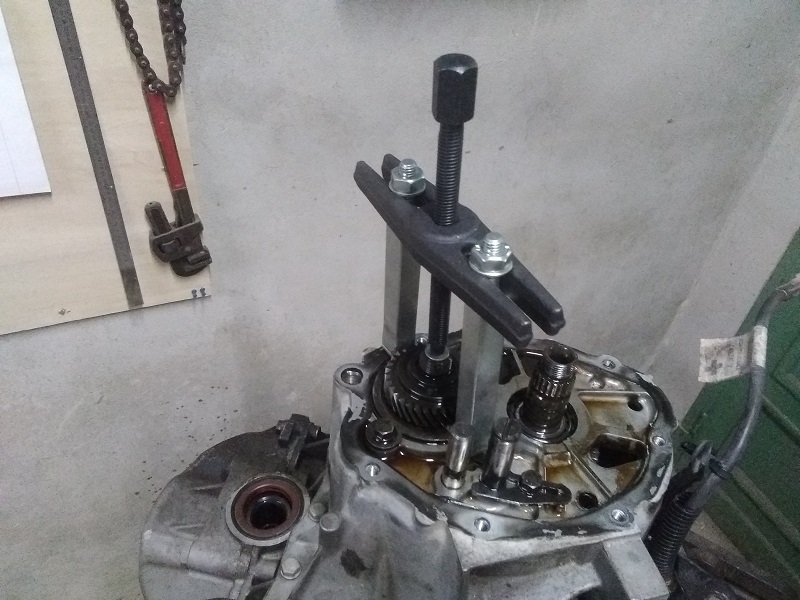

Après démontage, les différentes pièces ont été analysées une par une.
J’ai contrôlé notamment :
- l’état des bagues de synchronisation ;
- l’état des verrouillages ;
- l’état des pignons ;
- l’état des baladeurs ;
- le jeu et le bruit des roulements ;
- l’état général des arbres et des portées.
Sur cette boîte, le défaut de 2ème était cohérent avec une usure au niveau de la synchronisation. Lorsque la bague de synchro ne remplit plus correctement son rôle, les vitesses de rotation ne sont plus suffisamment égalisées avant l’engagement du rapport. C’est ce qui provoque le craquement au passage de vitesse.
Remplacement des roulements et des bagues de synchro
Pour fiabiliser la réparation, les roulements ont été remplacés, ainsi que les bagues de synchro concernées.
Même si le défaut principal était visible sur la 2ème vitesse, une boîte ouverte mérite toujours un contrôle global. Remplacer uniquement une pièce sans vérifier le reste peut parfois entraîner une réparation incomplète.
Les roulements jouent un rôle important dans l’alignement et la stabilité des arbres. Un roulement usé peut provoquer du jeu, du bruit ou une mauvaise précision dans le fonctionnement de la boîte.
Les bagues de synchro, elles, sont essentielles pour assurer un passage de vitesse fluide. Leur rôle est de synchroniser la vitesse du pignon avec celle de l’arbre avant que le rapport ne s’engage complètement.
Nettoyage et remontage
Avant le remontage, les pièces ont été nettoyées et vérifiées. Cette étape permet de travailler proprement et d’éviter de remonter des impuretés à l’intérieur de la boîte.
Le remontage demande de la méthode, de la propreté et de la précision. Chaque élément doit retrouver sa place, avec les bons jeux de fonctionnement et le bon ordre de montage.
Une boîte de vitesses n’est pas seulement un assemblage de pignons. C’est un ensemble mécanique où chaque jeu, chaque portée et chaque verrouillage a son importance.
Résultat de l’intervention
Après remplacement des roulements et des bagues de synchro, la boîte a pu être remontée.
L’objectif de cette révision était de supprimer le craquement de la 2ème et de redonner à la boîte un fonctionnement plus sain.
Cette intervention montre bien l’intérêt d’ouvrir et d’analyser une boîte avant de conclure trop rapidement. Un craquement de vitesse peut sembler simple au départ, mais il faut toujours contrôler l’ensemble pour éviter de passer à côté d’une usure plus importante.
Une réparation représentative de mon travail
Cette boîte de Fiat Scudo fait partie des transmissions que j’ai déjà ouvertes, révisées ou réparées.
J’ai conservé plusieurs photos de différentes boîtes de vitesses sur lesquelles je suis intervenu. Elles seront présentées progressivement dans d’autres articles, afin de montrer les défauts rencontrés, les contrôles effectués et les réparations réalisées.
Le but de ces articles n’est pas de faire un tutoriel complet étape par étape, mais plutôt de présenter mon travail, ma méthode et mon approche de la restauration mécanique.
Chaque pièce raconte une histoire : usure, mauvais entretien, kilométrage, défaut connu ou simple fatigue mécanique. Mon travail consiste à comprendre cette histoire, à identifier les causes du problème et à redonner une seconde vie à ces ensembles mécaniques.
Conclusion
Cette révision de boîte de vitesses de Fiat Scudo illustre bien le type de travail que je réalise : ouverture, analyse, contrôle des pièces, remplacement des éléments usés et remontage soigné.
Dans ce cas précis, le défaut venait d’une 2ème vitesse qui craquait, aussi bien au passage montant qu’au rétrogradage. Le remplacement des roulements et des bagues de synchro a permis de repartir sur une base plus fiable.
D’autres présentations de boîtes de vitesses, de moteurs et de pièces mécaniques restaurées seront publiées prochainement sur le site.
